Sie können alle Einzelteile zum Selbstbau auch einzeln von mir beziehen.
Dazu gehören alle Einzelteile der Elektronik, auch der fertig vorprogrammierte Microcontroller sowie die Software (Windows).
Die Patine, zum Selbstbesücken, die elektronischen Bauteile und das Gehäuse gehören auch dazu.
Die ersten Komponenten des UTD Systems sind für Selbstbauer lieferbar. (s. Preisliste)
Der Microcontroller wird fertig programmiert geliefert. 3 default Datensätze für verschiedene Diaprojektoren und Sytemkameras sind integriert. Damit ist die Windows Bediensoftware für die meisten Projektoren und Systemkameras nicht unbedingt erforderlich. Eine Anpassung an nicht berücksichtigte Projektoren oder Kameras erfolgt in jedem Fall über den PC und die Bediensoftware (WIN).
Preisliste UTD
Microcontroller mit UTD Firmware, Gesamtschaltbild und Anleitung |
29,00€ |
|---|---|
Platine 92mm x 42mm, unbestückt |
9,00€ |
Relais SIL |
4,00€ |
LED rot/grün, 3mm |
1,00€ |
Gehäuse unbearbeitet |
8,00€ |
Folien-Tastatur 1-4 |
4,00€ |
Software f. Windows |
29,00€ |
Microcontroller mit UTD Firmware, Gesamtschaltbild, Anleitung und Software (WIN) |
49,00€ |
UTD komplett o. Adapter |
99,00€ |
UTD komplett o. Ad. mit Software (WIN) |
125,00€ |

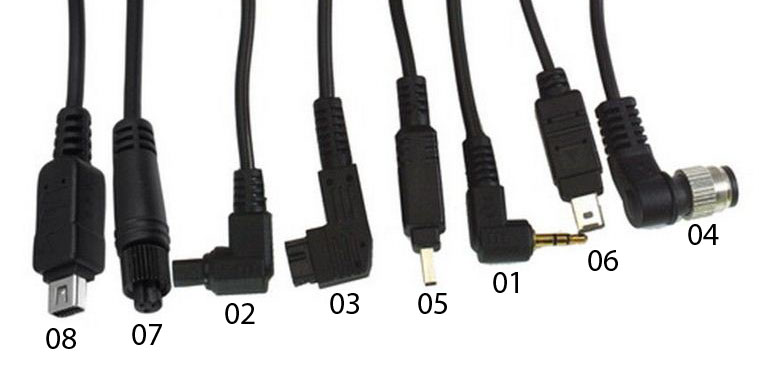

Kamera-Adapter Infrarot |
8,00€ |
Kamera-Adapter Kabel |
9,00€ |
Lieferzeiten bitte erfragen |
Preisliste Mechanik
Arca Swiss komp. Schiene, beidseitig, (Sie benötigen 2 Stück für einen Kamerawinkel) |
20,00€ |
|---|---|
AS kompat. Einstellschlitten |
€ |
AC kompat. Klemme |
12,00€ |
AS kompat. Kameraplatte |
€ |
€ |
|
€ |
|
€ |
|
€ |
|
€ |
|
Lieferzeiten bitte erfragen |
Gesamtstückliste
| Stück | Wert | Teil | Maße |
| 7 | 220 Ω | Widerstand | RM 10, 2,2 |
| 5 | 100nF | KerKo | RM 2,5 |
| 1 | 270 Ω | Widerstand | RM 10, 2,2 |
| 1 | 2x4Pin | Header male | |
| 1 | 2x3Pin | Header male | |
| 1 | 1x5Pin | Haeder male | |
2 |
1x3Pin (4) |
Header female |
|
| 1 | 2x4Pin | Header female | |
| 1 | Arduino, Nano |
Microcontroller | |
| 3 | rot/grün |
LED Duo | 3mm |
| 1 | 1 bis 4 | Folientastatur | |
| 1 | Platine UTino | 42x92mm |
|
| 1 | Gehäuse KS 420 | ||
| 1 | 5V | Relais SIL m. Diode | |
| 4 | 2,7x7 | Blechschrauben | |
| 2m | 4 x 0,14 | Kabel LiYY | |
| 1 | 2,2 mm | Kupplung Klinke, 3pol | |
| 1 | Projektor Stecker | ||
| 1 | Kamera Adapter | ||
| nur bei Bedarf (Stromversorgung vom Projektor) : | |||
| 2 | 1nF | KerKo | RM 2,5 |
| 1 |
Kühlkörper |
11x11x5 |
|
| 1 | 7812 |
Spannungsregler | |
| 3 | 100nF | KerKo | RM 2,5 |
| 1 | 100 μF (220) | ElKo | RM 5r, H 12 |
| 1 |
1x2Pin |
Header female mit Brücke |
|
| 1 | 1N4007 |
Diode | |
